步进电机驱动器是工业自动化设备实现精准定位与运动控制的“心脏”,广泛应用于数控机床、3D打印设备、机器人关节、医疗仪器及自动化生产线等场景-41。步进电流的稳定性直接决定了设备的运行精度、力矩输出和安全性,测量步进电流好坏和掌握规范的步进电流检测方法,已成为电子维修人员、企业质检从业者和电子爱好者必须掌握的核心技能。

本文基于工业自动化场景,从新手友好的基础检测到专业质检级的精准测试,手把手教你用万用表检测步进电流步骤,同时覆盖工业现场批量检测、专业仪器高精度检测等进阶技巧,帮助不同基础的从业者快速掌握步进电机驱动器好坏判断能力,规避检测过程中的安全风险和常见误区。

一、工业自动化步进电流检测核心工具介绍

(一)基础工具(新手必备,适配工业车间场景)

新手检测步进电流,以下三样工具足以应对90%的初筛任务:

  1. 数字万用表:工业维修标配,推荐具备电阻档(Ω)、通断档(蜂鸣)、直流电压档(DCV)和交流电压档(ACV)的基础款。注意:模拟万用表可能无法准确测量步进电机的低阻值绕组电阻,请勿使用-25

  2. 绝缘电阻测试仪(兆欧表) :选500V/1000V规格,用于检测步进电机绕组与外壳之间的绝缘性能,是工业安全检测的必备设备。

  3. 基础工具包:包括防静电螺丝刀、镊子、放大镜,用于目视检查和元器件引脚检测。

(二)专业检测工具(适配工厂批量检测、专业质检场景)

面向专业质检员和维修工程师,以下工具大幅提升检测效率和精度:

  1. 示波器(含电流探头) :是观察步进电机驱动电流波形的关键设备。步进电机驱动电路的输出为电流信号,需要通过示波器电流探头(霍尔原理)或在线圈回路串联小电阻间接测量,转换为电压波形后进行分析-30。示波器能够捕捉到电流波形畸变、缺相等细微异常,这是万用表无法替代的-14

  2. 高精度功率分析仪:用于评估输出电流精度、温升特性、效率等核心参数-12

  3. 电流钳/霍尔电流传感器:非接触式测量实时输出电流,适合在线检测和流水线批量筛查-41

  4. 电子负载:模拟不同负载工况下步进电流的变化,验证驱动器的过载保护能力。

二、工业环境步进电流检测安全注意事项(重中之重)

工业现场检测步进电机驱动器,安全是第一位的,必须严格遵守以下4条核心事项:

  1. 断电操作与放电:检测前务必断开主电源和控制电源的所有输入。步进驱动器的电源滤波电容可能储存高压电荷,检测前必须用电阻短接电容两端进行放电,防止触电-14

  2. 高压防护:工业步进驱动器电源电压范围从低压24V到高压220V不等。高压驱动器检测时必须佩戴绝缘手套,使用绝缘垫,确保检测环境干燥。

  3. 静电防护:步进驱动芯片和功率MOS管对静电高度敏感。检测操作时务必佩戴防静电手环或手套,尤其在拆开驱动器外壳进行内部检查时-14

  4. 目视初检:通电检测前,先断电进行目视检查——观察驱动芯片封装是否有裂纹、烧焦、鼓包;引脚焊点是否虚焊、连锡;周围电解电容是否有鼓包、漏液迹象-14

三、步进电流基础认知(适配工业自动化精准检测)

步进电机驱动器通过接收脉冲信号,将电脉冲转换为机械运动,精确控制电机绕组的电流时序和大小,从而实现电机按固定步距角旋转-42。工业驱动器的核心技术参数包括:

  • 输出电流精度:衡量驱动器实际输出电流与设定值的偏差,直接影响电机的力矩输出和运行平稳性-12

  • 步距角误差:电机单步旋转角度的理论值与实际值偏差,是定位精度的核心指标-42

  • 相位电流平衡度:多相绕组输出电流的一致性,不平衡会导致电机振动和噪声-41

理解这些参数是精准检测步进电流的基础——检测的核心就是验证驱动器的输出是否在这些参数标称范围内。

四、步进电流核心检测方法

(一)步进电流基础检测法(工业现场快速初筛)

无需复杂工具,面向工业现场工程师和维修学徒的快速初筛方法:

第一步:断电后的物理检查

  • 断开电机与驱动器的所有连接。

  • 目视检查所有接线端子:是否有松动、氧化、虚接现象。接线不良是步进电机绕组开路故障最常见的外部原因-17

  • 轻微摇晃电机线缆,观察异常报警是否间歇性消失——这能快速定位线缆接触不良-17

第二步:短路手动转动检测(无万用表时的应急法)

若手头暂无万用表,可采用短路检测法:将电机的同一相绕组的两根线短接(如A+与A-短接),然后用手转动电机轴。若感觉明显费力、转动困难,说明绕组内部导通良好;若转动轻松无阻力,则可能存在绕组开路故障-

第三步:基础导通判断标准

  • 同相绕组两端应导通(电阻值几欧至几十欧)。

  • 不同相绕组之间不应导通(无穷大)。

  • 任何绕组与电机外壳之间不应导通(无穷大),否则存在漏电风险。

(二)万用表检测步进电流方法(新手重点掌握)

万用表是新手检测步进电流的最核心工具,建议按以下顺序逐层排查:

模块一:步进电机绕组电阻检测

  1. 将数字万用表调至电阻档(Ω),量程选200Ω档(步进电机绕组电阻通常在几欧至几十欧之间)。

  2. 短接万用表表笔,确认显示为0Ω(校验仪表准确)-25

  3. 测量A相绕组:红黑表笔分别接触A+和A-端子,读取电阻值。

  4. 测量B相绕组:红黑表笔分别接触B+和B-端子,读取电阻值。

  5. 将测得的电阻值与电机铭牌或数据手册标称值对比:

    • 正常:电阻值与标称值偏差在±10%以内,两相电阻基本相等。

    • 开路(无穷大) :绕组内部断裂或烧毁-17

    • 短路(接近0Ω) :绕组内部匝间短路。

    • 不平衡:两相电阻值相差明显,可能存在绕组部分损坏。

模块二:驱动器输入信号电压检测

步进电机不转动时,优先检查脉冲信号(PUL):

  1. 万用表调至直流电压档(DCV),量程选20V档。

  2. 测量PUL信号:红表笔接PUL+,黑表笔接PUL-。驱动器期望输入5V脉冲信号。在默认50%占空比设置下,正常电压约为1.3V-11

  3. 测量DIR信号:红表笔接DIR+,黑表笔接DIR-。方向信号正常电压约为2.5V-11

  4. 若PUL信号电压异常(0V或过高),先检查控制器输出;若PUL正常但DIR异常,方向信号异常只会影响转向,不会导致电机停转,此时重点排查PUL通路-11

模块三:控制器信号输出检测

  1. 测量PUL+与GND之间的电压:默认50%占空比下,正常约为2.3V-11

  2. 测量DIR+与GND之间的电压:不受占空比影响,正常约为5V-11

模块四:工业现场无接线图时的相位识别

若驱动器没有接线图,可以用万用表通断档快速定位绕组:测量电机任意两线间的通断,若测得两线导通,说明此为电机的一个绕组,应接入驱动器对应的同一输出端(如A+、A-)-53

(三)专业仪器检测步进电流方法(进阶精准检测)

面向专业质检工程师和批量检测场景,以下方法提供更高精度的测试:

方法一:示波器+电流探头检测电流波形

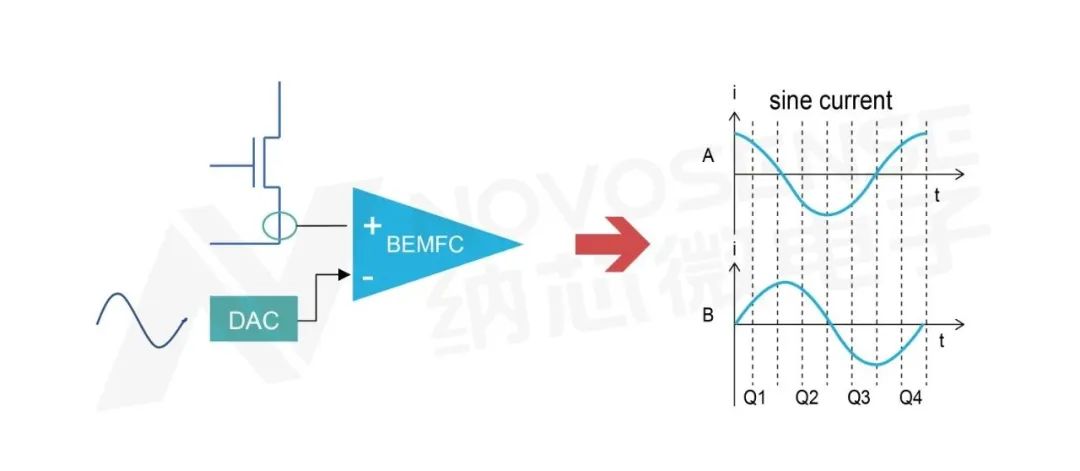

这是评估步进电流质量最直观的方法。步进电机正常运行时,绕组电流应呈现平滑的正弦波或梯形波。电流波形畸变通常指向驱动器的电流控制环路故障或衰减模式设置不当-20

操作要点:

  • 使用电流探头(霍尔原理)夹住电机绕组线,或在线圈回路串联精密采样电阻(如0.1Ω/5W),测量电阻两端电压后通过欧姆定律换算电流-30

  • 示波器设置:触发模式选边沿触发,时基选1-10ms/div,电压量程根据预估电流×采样电阻值设置。

  • 观察波形形态:正弦波形畸变(出现“平台”或“阶梯”)说明电流控制异常,需要检查驱动器的PWM衰减模式设置-20

方法二:绝缘电阻与耐压测试(安全质检必检项)

  1. 绝缘电阻测试:使用500V兆欧表,测量电机绕组与外壳之间的绝缘电阻,应不低于1MΩ(工业标准通常要求更高,参考电机规格书)-41

  2. 耐压强度测试:施加高于额定电压数倍的交流高压(具体值参考驱动器规格书),检测绝缘击穿风险-12

方法三:电流采样法与霍尔传感器检测(流水线批量检测)

适用于工厂流水线的批量质检:在驱动电路中加入电流采样电阻,使用运算放大器放大采样信号,通过ADC将电流信号传输至工控机进行分析,设置电流门限值判定是否异常。此方法可以自动化、多通道并行检测,大幅提升检测效率-30-16

方法四:动态响应与过载保护测试

通过施加快速变化的负载,测试驱动器的响应时间和稳定性;模拟过载条件,检查保护功能是否正常启动-40。工业级驱动器检测还需涵盖温升测试、EMC电磁兼容测试等环节-42

五、补充模块

(一)工业步进驱动器不同类型检测重点

工业步进驱动器类型多样,检测重点各有侧重:

  • 两相混合式步进驱动器(最常见):重点检测A/B两相绕组电阻的一致性(平衡度),相位电流平衡度偏差过大是导致电机振动和噪声的主要原因-41

  • 闭环步进驱动器(带编码器反馈):除基础电流检测外,必须检测编码器输出信号。编码器A+与B+应输出相位相差90°的波形,A+与A-应输出相位相差180°的波形-35

  • 高压工业步进驱动器(AC220V/AC380V驱动):重点检测绝缘电阻和耐压强度,安全性是重中之重。

  • 微型步进驱动器(3D打印、医疗设备):侧重输出电流精度和细分误差检测,医疗级驱动器还需检测步进角度偏差和扭矩稳定性,直接关联设备安全-59

(二)工业步进电流检测常见误区(避坑指南)

  1. 误区一:驱动器电流设置与电机额定电流不匹配。表现:驱动器输出电流远低于电机额定值,误触发开路保护-17正确做法:参考电机铭牌标注的额定电流,通过拨码开关或软件参数调整至匹配值。

  2. 误区二:使用万用表测量PWM斩波电流。万用表无法正确测量斩波频率高达20kHz的PWM电流,会得到错误的平均值-正确做法:使用示波器+电流探头观察真实电流波形。

  3. 误区三:忽略环境干扰对检测结果的影响。步进电机驱动电流的切换频率较高,高频噪声可能导致采样误差;强电磁干扰环境下,屏蔽线未单端接地会造成驱动器误检测-16-17正确做法:电机线缆与动力线分开走线,使用屏蔽线且单端接地。

  4. 误区四:忽视温度对绕组电阻的影响。线圈电阻随温度升高而增加,冷态测量值与热态测量值存在差异。正确做法:在标准室温(25℃±5℃)下进行测量,必要时进行温度修正。

  5. 误区五:仅用万用表通断档判断电机好坏。万用表通断档只能验证绕组是否完全导通或开路,无法检测局部短路、匝间短路或绝缘劣化。正确做法:结合电阻测量、绝缘测试和示波器波形分析综合判断。

(三)步进电流失效典型案例(工业现场实操参考)

案例一:工厂流水线步进电机抖动不转——电缆线芯短路

某工业设备上两相步进电机出现原地抖动、无法正常转动。维修人员用万用表测量A+和A-间电压比正常值低0.1V,B+和B-电压接近0,初步判断驱动器异常。更换备用驱动器后故障重现,排除驱动器问题。进一步排查发现,驱动器到电机的电缆中B+和B-线芯存在短路,更换电缆后故障彻底排除-23

启示:电缆问题是工业现场高频故障点,排查时不要忽视线缆本身。

案例二:医疗生化分析仪步进电机动作异常——绕组开路进水受潮

某日立7170全自动生化分析仪样品针升降时好时坏,机械部分检查无卡滞,电机转动灵活。用万用表测量电机线圈电阻,发现有一组线圈开路。拆开电机端盖观察发现内部有水珠,因受潮导致绕组腐蚀断路,更换电机后恢复正常-22

启示:医疗设备运行环境潮湿,步进电机的密封和防潮至关重要。

案例三:数控机床步进电机失步——功率开关管性能变差

某数控电火花线切割机床Y轴在快速加工中失步。维修人员发现驱动电路A/B/C三相指示灯中有一相略显发光不足,用万用表测得该相输出信号与其余两相有明显差异,而输入信号三相平衡。最终定位到开关管3DK4B性能变差导致输出信号不足,更换后三相输出达到平衡,故障排除-44

启示:元器件性能变质导致的“软故障”最难排查,需要结合系统原理综合判断。

六、结尾

(一)步进电流检测核心(工业高效排查策略)

分级排查策略(由简到繁、逐级缩小范围):

  1. 第一级:物理连接排查(断电)→ 检查所有接线端子是否松动、氧化,线缆是否破损。

  2. 第二级:万用表基础检测 → 测量电机绕组电阻、绝缘电阻、输入信号电压。

  3. 第三级:替换法交叉验证 → 更换同型号驱动器或电机,快速定位故障归属-17

  4. 第四级:示波器波形分析(专业级)→ 观察电流波形形态,判断电流控制环路是否正常。

  5. 第五级:专业仪器精测(质检级)→ 输出电流精度、温升特性、过载保护、EMC兼容性等全面检测。

核心逻辑:从“物理连接→电机本体→驱动器→控制器”逐级排查,从“断电检测→通电检测→负载检测”逐步深入-17

(二)步进电流检测价值延伸(工业维护与采购建议)

日常维护:定期检查接线端子的紧固状态;在高温环境下运行时加装散热风扇;定期清洁驱动器散热片和风扇滤网,防止散热不良导致功率器件过热烧毁-17

采购建议:选择驱动器时,确保输出电流范围覆盖电机额定电流(留有20%余量);优先选择带过流保护和短路保护功能的驱动器;在强电磁干扰环境下,选择带屏蔽接口的驱动器并配备屏蔽电缆。

校准周期建议:工业生产线上的步进驱动器建议每6个月进行一次输出电流精度校准,医疗设备驱动器建议每3个月检测一次。
